Por donde empezar?
El primer paso para realizar un Corte Laser es dibujar de manera vectorial las formas que se desean trabajar. Para esto es necesario definir que tipo de Tarea es la que estan necesitando desarrollar, ya sea Corte, Marcado o Grabado.
Corte: Corta el material, lo separa de la placa.
Marcado: Sirve para marcas de posicionamiento, numerar las piezas, detalles, realiza un suave grabado en valor de linea.
Grabado: Sirve para Logos en pleno, Títulos, texturizar un material, etc.
Como armar un archivo de Corte Laser?
PARA PRESUPUESTAR NECESITAMOS QUE NOS ENVIES TU TRABAJO CON EL FORMATO QUE INDICAMOS A CONTINUACIÓN:
Crear un documento con el siguiente formato: Nombre_apellido_material_color_espesor. Ej: Cosme_fulanito_acrilico_blanco_4mm.ai
Configurar el Documento, Color de documento: RGB (Illustrator y corel)

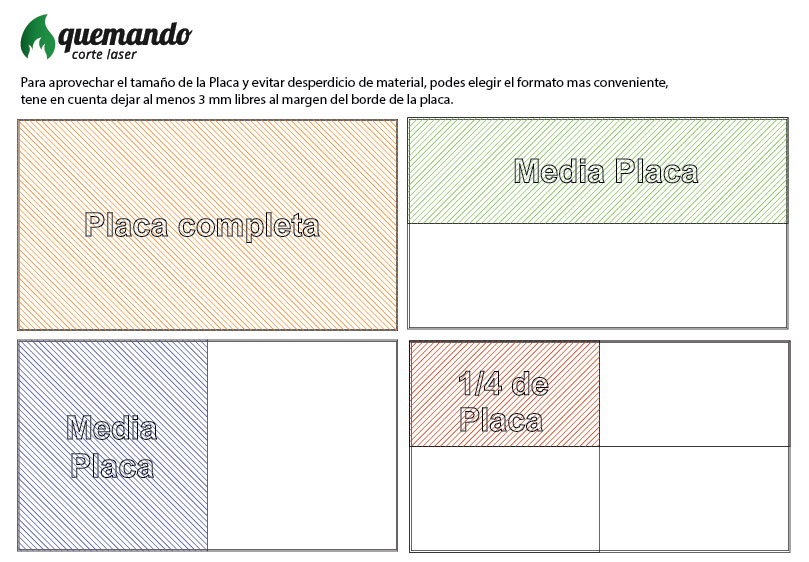

Armar un recuadro con el área de corte máximo de 810 mm x 450mm y distribuir las piezas (Ver el plano de distribución y la tabla de Materiales y espesores).
Corte: Rojo R 255 G 0 B 0 – Corta el material, lo separa de la placa.
Marcado: Azul R 0 G 0 B 255 – Sirve para marcas de posicionamiento, numerar las piezas, detalles, realiza un suave grabado en valor de linea.
- Grabado: Negro Relleno R 0 G 0 B 0 – sirve para Logos en pleno, Títulos, texturizar un material, etc.
Stroke/valor de linea/espesor de linea: 0,01 Pt Illustrator, Hairline Corel.
En el archivo solamente dejar los Layer/capa corte, marcado, grabado.
Usar dimensiones en mm. Para trabajos en Autocad No usar el layout para definir el tamaño, solo trabajar en el model a tamaño de impresión.
Las piezas deben estar dibujadas vectorialmente con los colores correspondientes al tipo de Función.
Dejar al menos 3 mm libres al margen del borde de la placa.
Utilizar líneas continuas y curvas cerradas. Al compartir las líneas de corte reducís el tiempo de grabado y el costo.
- Acotar la medida de la placa.
Si usas Hatch tenes que explotarlos.
- Es importante especificar siempre el color y espesor de los materiales para que no haya errores. En el Alto impacto aclarar si se usa el lado brillante u opaco para arriba. Ej: Cosme_fulanito_acrilico_blanco_4mm.ai
En materiales tipo alto impacto / acrílico la separación recomendable entre lineas debe ser de al menos 2mm. En ciertos casos se debe dejar mas separación. Ej: Formas donde predomina el largo sobre el alto, repeticiones, etc.
Tener en cuenta, que las las piezas pequeñas, menores a 7x7mm, pueden perderse al momento del corte; ya que la maquina cuenta con un sistema de extracción de aire.
Descargar Archivo de muestra
Rhino / Illustrator / Corel / Autocad
